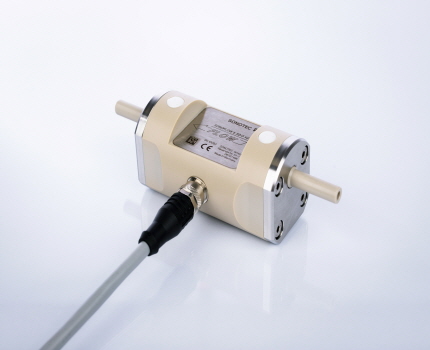

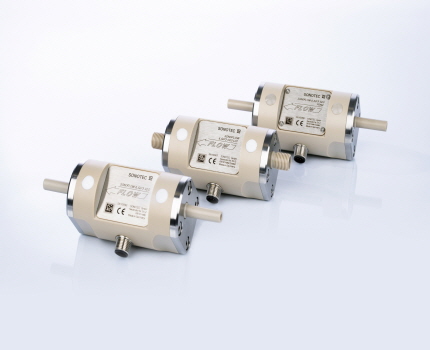

SONOFLOW IL52 V2.0

Ultrasonic Inline Flowmeter

파이프 및 튜브의 저유량 정밀 측정을 위한 SONOFLOW IL.52 센서

SONOFLOW IL.52 센서는 초저유량의 정확하고 빠른 양방향 측정을 위해 설계되었습니다.
초음파 인라인 유량계는 반복률이 높은 순간 측정방법으로 빠른 투여공정 및 맥동유량 측정에 적합합니다.



SONOFLOW IL.52

Measuring Method

Ultrasound

Measurement Method

Flow measurement with transit-time principle

Measuring Cycle

10 ms

Outer Diameter - Tubing

1/4“ ... 50 A

Operating Voltage

12 ... 30 VDC

Interfaces

0/4 ... 20 mA, 0 ... 20 kHz*, PNP* / NPN / Push-Pull*, RS-485 / Modbus, digital input

Current Consumption

30 mA max.

Media / Ambient Media Temperature

0 ... +90°C > at 0 ... +25°C ambient, 0 ... +60°C > at 0 ... +60°C ambient

Protection Class

IP65







어플리케이션

 바이오, 제약 생산시설



• 연구소



• 병원 및 의학 시설







SONOFLOW® IL.52 - 초저유량 측정용 인라인 유량계



l실시간 흐름 측정

l​볼륨 더징/ 적산

l외부 장치 제어용 유량 스위치





견고하고 유지보수가 필요없는 센서 설계

l​센서는 장비나 기계에 통합되어 디바이스와 직접 접촉하기 때문에 접촉하는 부분은 고급 PEEK 소재사용

l​Sterilizaation-in-place(SIP), Clean-in-place(CIP) 및 Autoclave 어플리케이션에서 사용가능

l견고한 설계와 마모 및 유지보수가 필요 없으며 모든 위치에 장착가능





뛰어난 측정 성능

SONOFLOW IL.52는 액체 자체의 색상과 전자파 특성에 영향을 받지 않고 매우 낮은 유량을 안정적으로 모니터링합니다.





l​신뢰할 수 있는 초저유량 측정

l​고정밀 정확도(오차 +/-1%)

l​고정밀 반복성(오차 +/-1%)





간편한 데이터 평가 및 프로세스 통합

시리얼 인터페이스를 사용하면, PLC 또는 컴퓨터에 간단하게 접속할 수 있습니다

C3 소프트웨어를 사용하여 설정값 및 측정값 판독을 하거나 SONOFLOW RD.10 Remote Display에 연결하여 직접 실시간 모니터링을 수행할 수 있습니다.





RS485 Modbus 프로토콜을 사용하는 시리얼 인터페이스

l​0/4~20mA 전류 출력 자유롭게 구성가능

l​0~20kHz 주파수 출력 자유롭게 구성가능

l​자유롭게 설정할 수 있는 임펄스 출력
