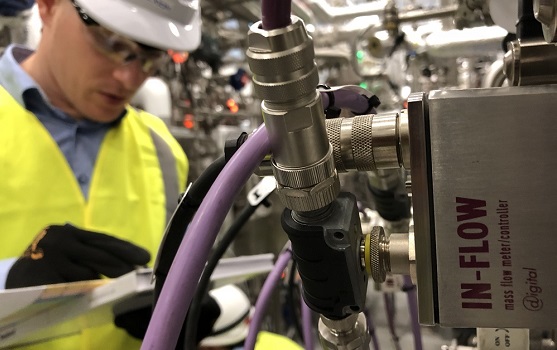

IN-FLOW Select Series.

EL-FLOW의 산업용(IP65) 타입입니다.

IN-FLOW 시리즈는 PCB가 산업용 하우징에 수납 된 모듈형 열 질량 유량계입니다.
또한 컨트롤러는 조절밸브 내장형/분리형 용도에 따라 선택 가능합니다.

IN-FLOW 시리즈는 멀티가스 / 멀티 유량범위 (MG/MR) 기능을 지원하여 제품 사용에 대한 높은 유연성을 제공합니다

조절 밸브의 설계는 모듈 타입으로 사용자가 현장에서 교체가 가능합니다.
교환 후 조절 밸브의 조정이 필요하지 않습니다.

INFLOW Series

Accuracy (incl. linearity)

: standard: ±0,5% Rd plus ±0,1% FS

Turndown

1:50 (in digital mode up to 1:187,5)

Repeatability

< 0,2% Rd

Settling time (controller)

standard: 1~2 seconds

Operating temperature

-10 ~ +70°C  ( for ATEX cat. 3 max. 50°C )

Temperature sensitivity

zero: < 0,05% FS/°C;  / span: < 0,05% Rd/°C

Pressure sensitivity

0,1% Rd/bar typical N2; 0,01% Rd/bar typical H2

Attitude sensitivity

max. error at 90° off horizontal 0,2% at 1 bar, typical N2

Warm-up time

30 min. for optimum accuracy / 2 min. for accuracy ± 2% FS

Power supply

+15~24 Vdc

Analog output/command

0~5 (10) Vdc or 0 (4)~20 mA

Digital communication

standard: RS232 / options: PROFIBUS DP, DeviceNetTM / Modbus-RTU, FLOW-BUS



어플리케이션

• 발효 및 식품산업​, 생명공학, 화학 및 석유화학, 발전플랜트 등의 산업에서 공정가스 측정 및 제어



• 가스 분석 시 샘플 가스 측정



• 산업현장 및 특정 장소의 가스 소비량 측정



• 환경 분석 시 공기 샘플링



• 연료 전지



• 연소기 컨트롤



INFLOW Series

l ​높은정확도 (standard 0,5% of Rd + 0,1% of FS)
l ​디지털모드에서의 최대 유량범위 187,5 : 1
l ​옵션으로 Multi-Gas / Multi-Range 사용가능: 자유로운 프로그램 범위와 가스 유형
l ​유효 압력 범위 64 /100 bar (Multi-Gas / Multi-Range 기능 사용시 최대 10 bar)
l ​High pressure versions 사용가능 (최대 700 bar)
l ​견고한 내구성의 하우징 (IP65, 먼지 및 방수)
l ​​옵션 : ATEX Zone 2 / FM Class I Div. 2
l ​​아날로그 및 디지탈 통신(RS232 or fieldbus interface)

l ​​High flow versions 사용가능 (최대 11000 m3n/h)



Mass Flow Meter (MFM)

Ranges

Series F-110CI

min. 0,014 ~ 0,7 mln/min
max. 0,06 ~ 9 mln/min

Series F-111BI

min. 0,16 ~ 8 mln/min
max. 0,16 ~ 25 ln/min

Series F-111AI

min. 0,4 ~ 20 ln/min
max. 0,6 ~ 100 ln/min

Series F-112AI

min. 0,8 ~ 40 ln/min
max. 1,4 ~ 250 ln/min

Series F-113AI

min. 4 ~ 200 ln/min
max. 8 ~ 1670 ln/min



Mass Flow Meter (MFC)

Ranges

Series F-200CI 1)

min. 0,014 ~ 0,7 mln/min
max. 0,06 ~ 9 mln/min

Series F-201CI 1)

min. 0,16 ~ 8 mln/min
max. 0,16 ~ 25 ln/min

Series F-201AI 1)

min. 0,4 ~ 20 ln/min
max. 0,6 ~ 100 ln/min

Series F-202AI 1)

min. 0,8 ~ 40 ln/min
max. 1,4 ~ 250 ln/min

Series F-203AI 1)

min. 4 ~ 200 ln/min
max. 8 ~ 1670 ln/min

1) 작은 유량에는 소형 직결형 밸브를 사용합니다.
2) 대 유량은 파일럿 밸브를 사용합니다.
